98 ST auf Lager
| Hersteller | Schneider Electric GmbH |
| Typ | A9F04610 |
| Hersteller ID | A9F04610 |
| Unsere Artikelnummer | 3885198 |
| Bestellmenge | 1 Stück |
| Inhalt Verpackung | 1 Stück |
| EAN | 3606480440946 |
| Zolltarif-Nr. | 85362010 |
10.00 € per 1 Stück
zzgl. Mwst und Versand
Registrieren Sie sich hier für unseren Premiumshop, um Datenblätter und individuelle Preise einzusehen.
Artikeleigenschaften

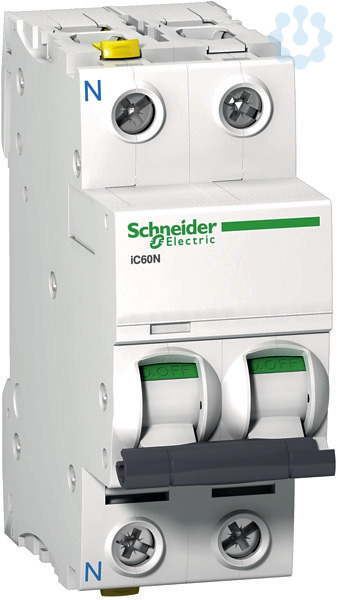

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig+N, Nennstrom 10A, C-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit-
Spannungsart
AC/DC
Schutzart (IP)
IP20
Auslösecharakteristik
C
Anschließbarer Leiterquerschnitt eindrähtig
1.0 mm²
Frequenz
50.0 Hz
Umgebungstemperatur während des Betriebs
-35.0 °C
Anschließbarer Leiterquerschnitt mehrdrähtig
1.0 mm²
Zusatzeinrichtungen möglich
Ja
Unterputzmontage
Nein
Explosionsgeschützt
Nein
Mitschaltender Neutralleiter
Ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
6.0 kA
Breite in Teilungseinheiten
2.0
Verschmutzungsgrad
3.0
Bemessungsspannung
230.0 V
Bemessungsstrom
10.0 A
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
10.0 kA
Polzahl (gesamt)
2.0
Anzahl der abgesicherten Pole
1.0
Energiebegrenzungsklasse
3.0
Bemessungsstoßspannungsfestigkeit Uimp
6.0 kV
Einbautiefe
78.0 mm
Bemessungsisolationsspannung Ui
500.0 V
Verlustleistung
2.3 W
Geeignet für Unterputz-Installation
Nein
