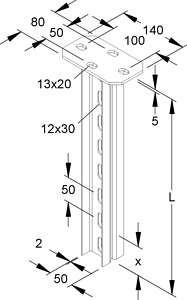

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/... E3, für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden.
für Ausleger
: KTUM... E3 ? 400 mm Länge
KTU... E3 ? 600 mm Länge
Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung
: 13 x 20 mm mittiger Abstand
: 100 mm
U-Profil
: 50 x 22 x 2 mm Profillochung, einreihig
: 12 x 30 mm mittiger Abstand
: 50 mm
Gesamtlänge L
: 605 mm
Werkstoff
: Edelstahl, Werkstoff Nr.
